Служба и быт экипажа фрегата "Naresuan" Королевских ВМС Таиланда



Фрегаты типа «Наресуан»(проект 25Т) — серия из двух фрегатов ВМС Таиланда, построенный в КНР как корабли модифицированного проекта 053 и оснащённые оружием и электроникой западного производства.

Отличительные признаки:

- Высокая носовая часть, установка 127 мм АУ в позиции «А».

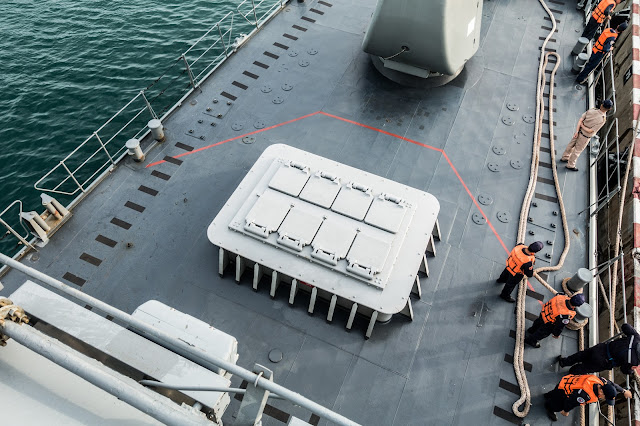

- ПУ системы вертикального старта ЗУР Sea Sparrow расположены под главной палубой между передней установкой и мостиком.

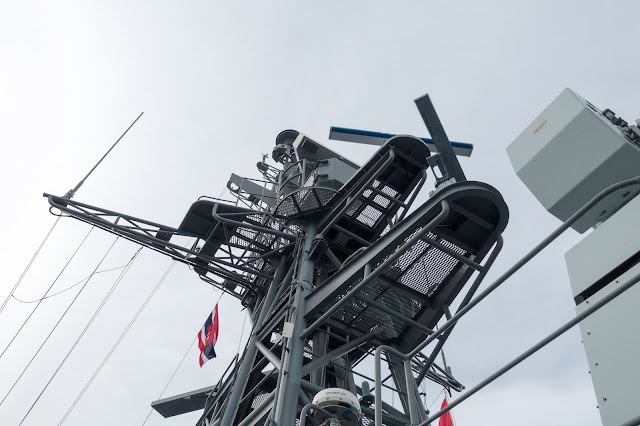

- Высокая передняя надстройка с плоскими боками с решетчатой грот-мачтой, расположенной сверху на кормовом конце мостика.
- ПУ ПКР Harpoon расположены за передней надстройкой.
- Большая платформа, расположенная в центре корабля, несет антенну радара ПВО Signaal LW08.
- Дымовая труба с квадратным поперечным сечением с клиновидным дымоотводом сверху.
- Задняя надстройка оснащена радаром управления огнем Signaal STIR в передней части, постом радиолокационной наводки 374 G (КНР) на низком встроенном пилоне и постом оптической радиолокационной наводки JM-83H в задней части.

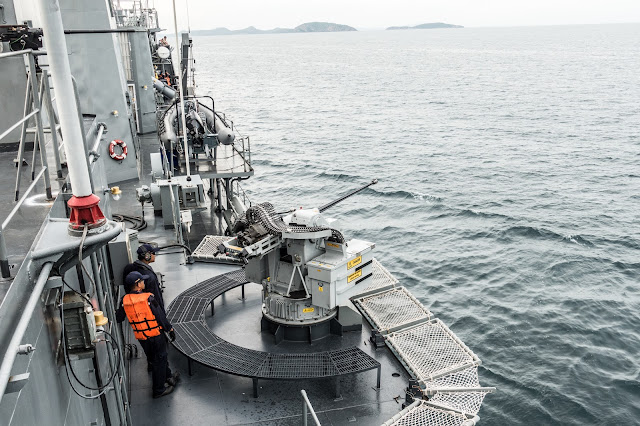

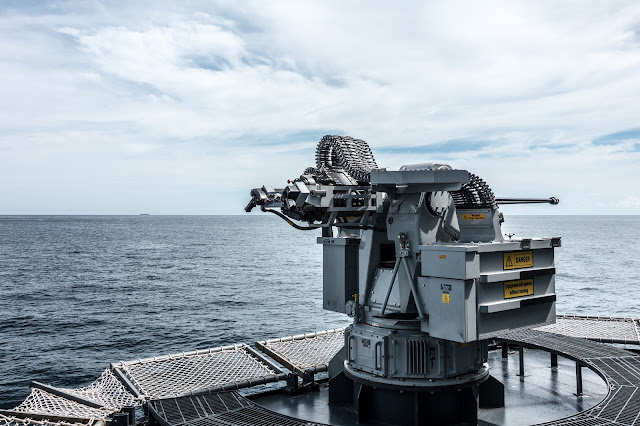

- АУ Зб-мм/76 по правому и левому бортам, сбоку от радара управления огнем STIR и на нижней палубе.
- Взлетная палуба на корме над ютом.

Характеристики:

Водоизмещение с полной нагрузкой, т: 2980.
Длина, м: 120.
Ширина, м: 13.
Осадка, м: 3,8.
Скорость, узлы: 32.
Дальность хода, мили: 4000 при скорости 18 узлов.

Вооружение:

Управляемые ракеты: 2 счетверенных ПУ ПКР Mcdonnell Douglas Harpoon, 41 ЗУР в 8-зарядной ПУ вертикального старта LCHR,Sea Sparrow.
Пушечное вооружение: 127-мм АУ FMC 54 Мк 45 2-й модификации, 4 37-мм/76 (2x2) АУ H/PJ76A(KHP).
Торпеды: 2 ТТА 324-мм Мк 32 5-й модификации; торпеды Honeywell Mk 46.

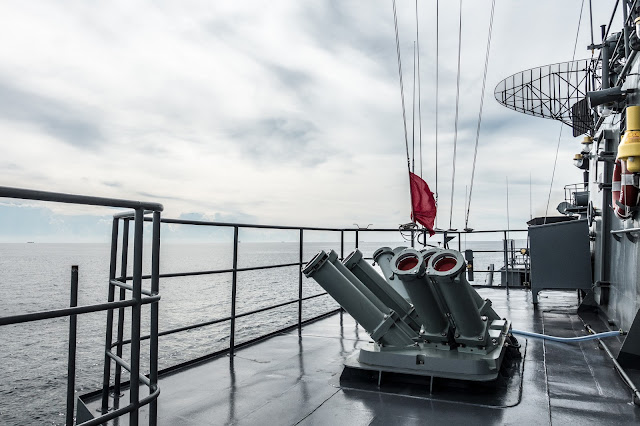

Ложные цели: ПУ дипольных отражателей Туре 945 GP J 26 (КНР).

РЛС:

ПВО - Signaal LW08.
Обзора поверхности - Туре 360 (КНР).

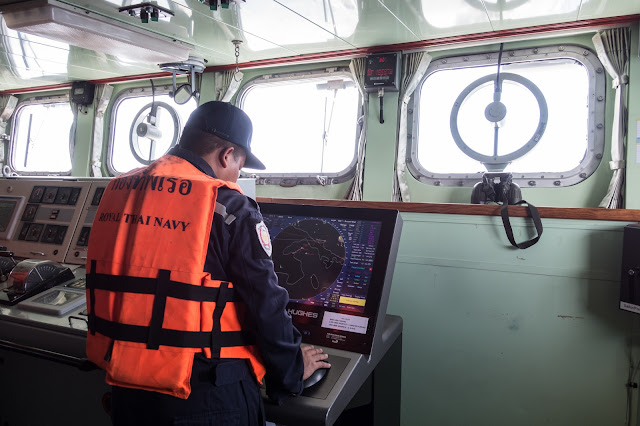

Навигации - 2 Raytheon SPS-64(V)5.
Управления огнем - 2 Signaal STIR, (ПКР и 127 мм ПУ). 374 G, (37 мм АУ) (КНР).

Гидроакустическая станция: SJD-7(KHP).

Вертолеты: 1 Kaman SH-2G Seasprite (при необходимости).
